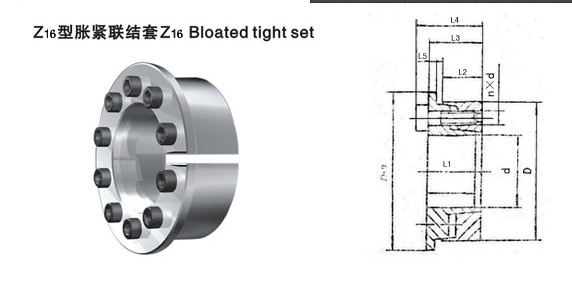

Z16型胀紧套
    Z16型胀紧套



    本尺寸(mm)Dimensions

    额定负荷

    内六角螺钉

    胀套与轴结合面上的压力pt
    N/mm2

    胀套与轮载结合面上的压力pt
    N/mm2

    重量
    kg

    d

    D

    L1

    L2

    L3

    L4

    L5

    转矩Mt
    kN.m

    轴向力Ft
    kN

    d1

    n

    MA
    N.m

    20
    22
    24
    25
    28
    30
    35
    40
    45
    50
    55
    60
    65
    70
    75
    80
    85
    90
    95
    100
    110
    120
    130
    140
    150
    160
    170
    180
    190
    200
    220
    240
    260
    280
    300
    320
    340
    360
    380
    400
    420
    440
    460
    480
    500
    520
    540
    560
    580
    600

    47
    47
    50
    50
    55
    55
    60
    65
    75
    80
    85
    90
    95
    110
    115
    120
    125
    130
    135
    145
    155
    165
    180
    190
    200
    210
    225
    235
    250
    260
    285
    305
    325
    355
    375
    405
    425
    455
    475
    495
    515
    545
    565
    585
    605
    630
    650
    670
    690
    710

    20
    20
    20
    20
    20
    20
    20
    20
    24
    24
    24
    24
    24
    29
    29
    29
    29
    29
    29
    33
    33
    33
    38
    38
    38
    38
    43
    43
    51
    51
    55
    55
    55
    65
    65
    77
    77
    89
    89
    89
    89
    101
    101
    101
    101
    101
    101
    101
    101
    101

    17
    17
    17
    17
    17
    17
    17
    17
    20
    20
    20
    20
    20
    24
    24
    24
    24
    24
    24
    28
    28
    28
    33
    33
    33
    33
    38
    38
    46
    46
    50
    50
    50
    60
    60
    72
    72
    84
    84
    84
    84
    96
    96
    96
    96
    96
    96
    96
    96
    96

    23
    23
    23
    23
    23
    23
    23
    23
    28
    28
    28
    28
    28
    34
    34
    34
    34
    34
    34
    38
    38
    38
    43
    43
    43
    43
    49
    49
    57
    57
    61
    61
    61
    73
    73
    85
    85
    99
    99
    99
    99
    113
    113
    113
    113
    113
    113
    113
    113
    113

    29
    29
    29
    29
    29
    29
    29
    29
    36
    36
    36
    36
    36
    44
    44
    44
    44
    44
    44
    50
    50
    50
    55
    55
    55
    55
    63
    63
    71
    71
    77
    77
    77
    91
    91
    105
    105
    121
    121
    121
    121
    137
    137
    137
    137
    137
    137
    137
    137
    137

    3
    3
    3
    3
    3
    3
    3
    3
    4
    4
    4
    4
    4
    5
    5
    5
    5
    5
    5
    5
    5
    5
    5
    5
    5
    5
    5
    5
    5
    5
    5
    5
    5
    5
    5
    5
    5
    5
    5
    5
    5
    5
    5
    5
    5
    5
    5
    5
    5
    5

    0.28
    0.31
    0.34
    0.35
    0.52
    0.56
    0.74
    0.93
    1.56
    2.00
    2.40
    2.60
    3.40
    4.80
    5.15
    6.05
    7.0
    7.4
    7.8
    10.3
    11.4
    15.8
    19.5
    21.0
    25.4
    30.0
    35.0
    41.8
    51.4
    62
    78
    92
    112
    145
    175
    242
    257
    338
    360
    439
    494
    566
    592
    617
    723
    752
    781
    900
    932
    964

    28
    28
    28
    28
    37
    37
    42
    46
    69
    78
    86
    86
    104
    137
    137
    151
    164
    164
    164
    207
    207
    263
    301
    301
    338
    376
    412
    464
    541
    619
    714
    770
    860
    1034
    1164
    1510
    1510
    1880
    1890
    2193
    2350
    2572
    2572
    2572
    2893
    2893
    2893
    3215
    3215
    3215

    M6
    M6
    M6
    M6
    M6
    M6
    M6
    M6
    M8
    M8
    M8
    M8
    M8
    M10
    M10
    M10
    M10
    M10
    M10
    M12
    M12
    M12
    M12
    M12
    M12
    M12
    M14
    M14
    M14
    M14
    M16
    M16
    M16
    M18
    M18
    M20
    M20
    M22
    M22
    M22
    M22
    M24
    M24
    M24
    M24
    M24
    M24
    M24
    M24
    M24

    6
    6
    6
    6
    8
    8
    9
    10
    8
    9
    10
    10
    12
    10
    10
    11
    12
    12
    12
    11
    11
    14
    16
    16
    18
    20
    16
    18
    21
    24
    20
    21
    24
    24
    27
    27
    27
    24
    24
    28
    30
    32
    32
    32
    36
    36
    36
    40
    40
    40

    17
    17
    17
    17
    17
    17
    17
    17
    41
    41
    41
    41
    41
    83
    83
    83
    83
    83
    83
    145
    145
    145
    145
    145
    145
    145
    230
    230
    230
    230
    355
    355
    355
    485
    485
    690
    690
    930
    930
    930
    930
    1200
    1200
    1200
    1200
    1200
    1200
    1200
    1200
    1200

    185
    168
    154
    148
    176
    164
    158
    154
    170
    172
    173
    159
    176
    179
    167
    172
    177
    167
    158
    166
    151
    176
    161
    150
    157
    164
    150
    159
    148
    161
    156
    154
    159
    151
    158
    162
    153
    156
    148
    163
    167
    153
    147
    141
    152
    146
    141
    151
    145
    141

    92
    92
    87
    87
    105
    105
    109
    111
    122
    129
    135
    127
    145
    138
    132
    139
    145
    140
    135
    135
    126
    151
    134
    127
    136
    144
    128
    138
    125
    137
    133
    137
    140
    129
    137
    137
    131
    131
    126
    140
    145
    130
    126
    121
    132
    128
    123
    133
    129
    125

    0.26
    0.25
    0.28
    0.30
    0.32
    0.31
    0.34
    0.38
    0.64
    0.69
    0.75
    0.8
    0.85
    1.56
    1.65
    1.73
    1.83
    1.91
    1.99
    2.68
    2.90
    3.1
    4.25
    4.5
    4.8
    5.0
    6.8
    7.1
    9.6
    10
    12.7
    13.8
    14.8
    22.2
    23.6
    33.4
    35.3
    49
    51.5
    53.8
    56.3
    74.8
    77.8
    81
    84
    91.6
    94.7
    97.9
    101
    104


     注: Z16型胀紧联结套螺钉的机械性能等级为12.9级。
